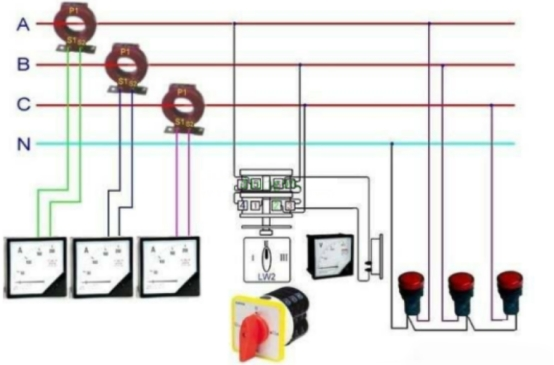

電流互感器是一種特別的變壓器，它的作用是把大電流變成規范小電流，配合丈量外表、計量外表和繼電器等設備作業。這樣能夠起到擴展外表丈量規模，提高電路的可靠性和安全性的作用。電流互感器的電流接線原理圖如下圖所示，電流互感器的一次線圈串聯在一次主電路中，其二次接入的外表和繼電器的線圈也全部是串聯的。
平常咱們在選用電流互感器時首要考慮變比和準確度這兩個技術參數。
1、變比
電流互感器二次側額定電流值都為5A或1A，一般情況下挑選5A。丈量電流互感器常用的變比有5/5、10/5、15/5、20/5、25/5、30/5、40/5、50/5、75/5、100/5、150/5、200/5、250/5、300/5、400/5、500/5、600/5、750/5、800/5等，那么如何正確的挑選電流互感器的變比呢?
《電力設備的電丈量外表設備設計規范》中規定"指針式丈量外表丈量規模的挑選，宜確保電力設備額定值指示在外表標度尺的2/3處。"依據這個規范咱們能夠用下面的公式選取電流互感器的變比N。
這個公式中I為回路的最大負荷電流，0.7的意思是最大負荷電流時指示指在外表盤的70%處，5為電流互感器二次額定
N=-
0.7×5
電流值。然后依據計算的變比值挑選相應電流互感器的變比。比方，I為50A，依據計算公式能夠得到N=14.29，所以挑選75/5變比的電流互感器。
2、準確度
電流互感器的準確度又稱為精度，由于電流互感器存在比值差錯和角差錯是不可避免的。電流互感器的準確度在數值上等于此比值差錯極限的百分數。比方，0.5級的電流互感器的最大比值差錯為±0.5%。丈量電流互感器有0.1、0.2、0.5、1、3、5等級，保護用的電流互感器有5P、10P兩級。一般情況下，計量挑選0.2級，丈量挑選0.5級，一般監視外表挑選1級。
同時咱們在使用電流互感器需求留意:電流互感器的二次側一定要接地，防止一次側高壓竄人二次側，危機設備和人生安全;留意電流互感器—、二側的極性，極性接錯嚴峻情況下燒損外表;電流互感器二次不能開路，禁止二次側裝置熔斷器，防止二次側開路感應出高電壓，危機人生安全。
