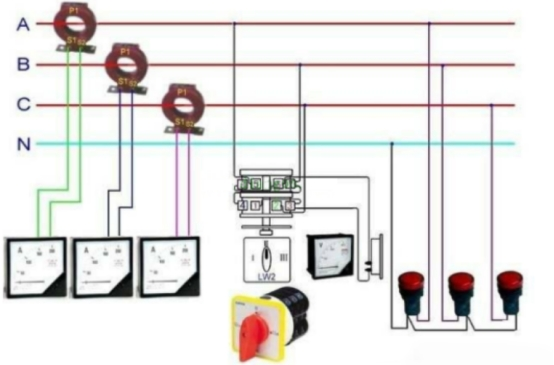

電流互感器是一種特別的變壓器，它的作用是把大電流變成標準小電流，配合測量表面、計量表面和繼電器等設備作業。這樣能夠起到擴展表面測量規劃，提高電路的可靠性和安全性的作用。電流互感器的電流接線原理圖如下圖所示，電流互感器的一次線圈串聯在一次主電路中，其二次接入的表面和繼電器的線圈也全部是串聯的。

平常我們在選用電流互感器時首要考慮變比和準確度這兩個技術參數。

1、變比

電流互感器二次側額外電流值都為5A或1A，一般情況下選擇5A。測量電流互感器常用的變比有5/5、10/5、15/5、20/5、25/5、30/5、40/5、50/5、75/5、100/5、150/5、200/5、250/5、300/5、400/5、500/5、600/5、750/5、800/5等，那么如何正確的選擇電流互感器的變比呢?

《電力設備的電測量表面設備設計標準》中規則"指針式測量表面測量規劃的選擇，宜保證電力設備額外值指示在表面標度尺的2/3處。"依據這個標準我們能夠用下面的公式選取電流互感器的變比N。

這個公式中I為回路的最大負荷電流，0.7的意思是最大負荷電流時指示指在表面盤的70%處，5為電流互感器二次額外

N=-

0.7×5

電流值。然后依據核算的變比值選擇相應電流互感器的變比。比如，I為50A，依據核算公式能夠得到N=14.29，所以選擇75/5變比的電流互感器。

2、準確度

電流互感器的準確度又稱為精度，因?yàn)殡娏骰ジ衅鞔嬖诒戎颠^失和角過失是不可避免的。電流互感器的準確度在數值上等于此比值過失極限的百分?jǐn)?shù)。比如，0.5級的電流互感器的最大比值過失為±0.5%。測量電流互感器有0.1、0.2、0.5、1、3、5等級，保護用的電流互感器有5P、10P兩級。一般情況下，計量選擇0.2級，測量選擇0.5級，一般監視表面選擇1級。

一起我們在運用電流互感器需求留心:電流互感器的二次側一定要接地，防止一次側高壓竄人二次側，危機設備和人生安全;留心電流互感器—、二側的極性，極性接錯嚴峻情況下燒損表面;電流互感器二次不能開路，禁止二次側設備熔斷器，防止二次側開路感應出高電壓，危機人生安全。
