如何判定電壓互感器同名端，互感器是利用線圈磁場的互感原理而制作的，用來把大電流和高電壓按照一定比例降為可測量和采集的小電流、小電壓的一種電氣元件。

常用的電壓互感器二次側一般為100V，電流互感器二次側為1A或5A。因為電壓和電流是一個相量值有巨細也有方向，感應出來的二次值不光要跟一次值巨細上有必定的比例關系，并且相位上也要一一對應，所以一二次的同名端也是要相對應的，否則感應出來的二次值會導丈量禁絕，甚至燒壞二次設備。

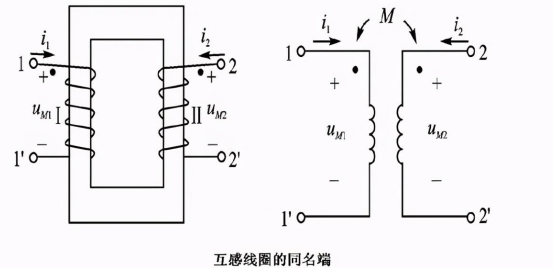

同名端便是互感器中初級繞組和次級在任一時間極性都相同（相位角共同）的兩個（或多個）抽頭，簡單點說便是兩個繞組的輸入端和輸出端要相對應。

題主所說的互感器4個端子標志都看不清了，應該指的是雙繞組的互感器，下面咱們就來介紹下同名端的斷定辦法：

一、電壓互感器同名端斷定：

如何斷定電壓互感器同名端

1、準備一節1.5V的干電池，一個按鈕開關，一個機械式的萬用表和若干導線。一般電壓互感器一次結尾用X表明；首端用A表明。用萬用表丈量出同一二次繞組的兩個接線端，然后把機械式萬用表打到DCmV電壓檔，按上圖進行接線。留意電池的正極要接A端，負極接X端。

2、按下開關SA，一起觀察機械式萬用表指針的擺向，假如正向搖擺則A、a為同名端，萬用表“+”表筆為二次繞組的首端a，反向搖擺則為結尾x。假如萬用表搖擺不明顯，能夠加大一次側電池的電壓，能夠用兩節電池或許改用9V的電池來丈量，丈量完成后用筆進行符號。

二、電流互感器同名端斷定：

1、按上圖接線，電流互感器的一次側首端為P1，結尾為P2，假如是穿心式則直接把電線按電流的流向：自P1流向P2穿過。用萬用表丈量出同一二次繞組的兩個接線端，然后把機械式萬用表打到DCmA電流檔，按上圖進行接線，必定要留意電流的流向P1→P2。

2、按下開關SA，一起觀察機械式萬用表指針的擺向，假如正向搖擺則P1、S1為同名端，萬用表“+”表筆為二次繞組的首端S1，反向搖擺則為結尾S2。假如萬用表搖擺不明顯，能夠加大一次側電池的電壓，能夠用兩節電池或許改用9V的電池來丈量，假如是穿心式能夠把導線多穿幾圈。丈量完成后用筆進行符號。
